Mazda 3: Sistema de Reconhecimento dos Sinais de Trânsito (TSR)*

O Sistema de Reconhecimento dos Sinais de Trânsito (TSR) ajuda a evitar que o condutor negligencie os sinais de trânsito, e auxilia numa condução mais segura ao indicar os sinais de trânsito, no ecrã de condução ativa, que são reconhecidos pela Câmara de Deteção Dianteira (FSC) ou registados no sistema de navegação durante a condução.

Se o veículo exceder o sinal de limite de velocidade indicado no ecrã de condução ativa durante a condução, o sistema notifica o condutor através da indicação no ecrã de condução ativa e um sinal de aviso.

O Sistema de Reconhecimento dos Sinais de Trânsito (TSR) indica o limite de velocidade (incluindo sinais auxiliares) e não introduz sinais.

NOTA

• O Sistema de Reconhecimento dos Sinais de Trânsito (TSR) não é suportado em alguns países ou regiões. Para mais informações sobre os países ou regiões em que o sistema é suportado, consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
• O Sistema de Reconhecimento dos Sinais de Trânsito (TSR) apenas funciona se o cartão SD do sistema de navegação (genuíno Mazda) for inserido na ranhura para cartão SD. Para mais informações, consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.

*Alguns modelos.

AVISO

Verifique sempre visualmente os sinais de trânsito durante a condução.

Consoante as condições meteorológicas ou problemas com os sinais de trânsito, um sinal de trânsito pode não ser reconhecido ou pode ser indicado um sinal de trânsito diferente do sinal de trânsito real. Enquanto condutor é sua obrigação verificar sempre os sinais de trânsito. Caso contrário, poderá originar um acidente.

NOTA

• O Sistema de Reconhecimento dos Sinais de Trânsito (TSR) não funciona se existir uma avaria na Câmara de Deteção Dianteira (FSC).
• Nas seguintes condições, o Sistema de Reconhecimento dos Sinais de Trânsito (TSR) poderá não funcionar normalmente.

• Um objeto colocado no painel de instrumentos é refletido no para-brisas e captado pela câmara.
• Elevada carga no compartimento de bagagens ou no banco traseiro e o veículo estiver inclinado.
• A pressão dos pneus não está ajustada à pressão especificada.
• Estão equipados pneus diferentes dos pneus standard.
• O veículo é conduzido numa rampa e área circundante, a entrar ou a sair de uma área de repouso ou numa portagem de uma auto-estrada.
• Quando a intensidade de luz ambiente varia subitamente, tal como ao entrar ou ao sair de um túnel.
• A iluminação fornecida pelos faróis é enfraquecida devido a sujidade ou ao desvio do eixo ótico.
• O para-brisas está sujo ou embaciado.
• O para-brisas e a câmara estão embaciados (gotas de águas).
• Existência de luz forte na frente do veículo (contraluz ou luz de máximos proveniente dos veículos em sentido oposto).
• O veículo percorre uma curva apertada.
• Luz forte refletida da estrada.
• Um sinal de trânsito está numa posição que torna difícil refletir a luz dos faróis do veículo, tal como durante a condução de noite ou num túnel.
• O veículo é conduzido em condições metereológicas, tais como chuva, nevoeiro ou neve.
• Os dados do mapa armazenados para o sistema de navegação não são atuais.
• A câmara não consegue capturar a imagem de um sinal de trânsito.
• Um sinal de trânsito está tapado com lama ou neve.
• Um sinal de trânsito está tapado por árvores ou por um veículo.
• Um sinal de trânsito está parcialmente à sombra.
• Um sinal de trânsito está dobrado ou deformado.
• Um sinal de trânsito é demasiado baixo ou alto.
• Um sinal de trânsito é muito brilhante ou muito escuro (incluindo sinais de trânsito eletrónicos).
• Um sinal de trânsito é demasiado grande ou pequeno.
• É lido um objeto semelhante a um sinal de trânsito (tal como outro sinal de trânsito ou outros sinais parecidos).

• O Sistema de Reconhecimento dos Sinais de Trânsito (TSR) não opera se o ecrã de condução ativa for desativado.
• O Sistema de Reconhecimento dos Sinais de Trânsito (TSR) pode ser definido para ficar inoperacional.

Indicação do Ecrã de Sinais de Trânsito

Os seguintes sinais de trânsito são indicados no ecrã de condução ativa.

Sinais de limite de velocidade (incluindo sinais auxiliares)

Sinais de limite de velocidade relacionados com mau tempo

Sinais de sentido proibido

As indicações acima são alguns exemplos.

Se a Câmara de Deteção Dianteira (FSC) não conseguir classificar corretamente um sinal auxiliar (tal como restrições de tempo, restrições de viragem, fim de secção), será indicado o seguinte ecrã.

Se a Câmara de Deteção Dianteira (FSC) não conseguir reconhecer corretamente um sinal de trânsito durante a condução de um veículo, será visualizado o seguinte ecrã.

NOTA

Sinais de limite de velocidade (incluindo sinais auxiliares)

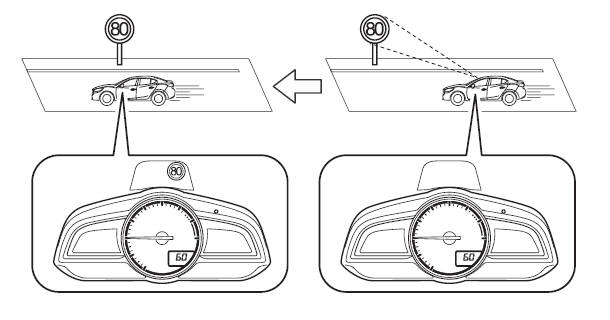

• Quando a velocidade do veículo é igual ou superior a cerca de 1 km/h, o sinal de limite de velocidade é indicado quando uma das seguintes condições estiver reunida.

• A Câmara de Deteção Dianteira (FSC) reconhece um sinal de limite de velocidade como um sinal direcionado ao seu veículo e o veículo passa pelo mesmo.
• O sinal de limite de velocidade armazenado no sistema de navegação é lido (se a Câmara de Deteção Dianteira (FSC) não reconhecer um sinal de limite de velocidade).

• São indicados sinais de limite de velocidade relacionados o com mau tempo quando estiverem reunidas todas as condições seguintes.

• A velocidade do veículo é igual ou superior a 1 km/h.
• A Câmara de Deteção Dianteira (FSC) reconhece um sinal de limite de velocidade relacionado com o mau tempo como um sinal direcionado ao seu veículo e o veículo passa pelo mesmo.
• O sinal de limite de velocidade relacionado com o mau tempo é inferior ao sinal de limite de velocidade atualmente indicado.
• Os limpa-vidros entram em funcionamento.

• Nos seguintes casos, a indicação do sinal de limite de velocidade para.

• A Câmara de Deteção Dianteira (FSC) reconhece o sinal de limite de velocidade e o veículo é conduzido durante uma determinada distância após passar o sinal.
• Cada sensor determina que o veículo mudou de sentido de condução. (A visualização de um sinal de limite de velocidade não para, mesmo que o veículo mude de faixas enquanto é visualizado um sinal auxiliar de "ZONA".)
• A Câmara de Deteção Dianteira (FSC) reconhece um sinal de limite de velocidade novo que difere do anterior (o novo sinal de limite de velocidade é visualizado).
• O sinal de limite de velocidade armazenado no sistema de navegação não é lido dentro de um determinado período de tempo (se a Câmara de Deteção Dianteira (FSC) não reconhecer um sinal de limite de velocidade, é visualizado o sinal de limite de velocidade armazenado no sistema de navegação).
• A velocidade do veículo excede o sinal de limite de velocidade visualizado em 30 km/h ou mais, após ter decorrido um determinado período de tempo desde que o sinal de limite de velocidade foi visualizado. (Exceto quando existe informação para o sinal de limite de velocidade no sistema de navegação)

Sinais de sentido proibido

• É indicado um sinal de sentido proibido quando todas as condições seguintes estiverem reunidas.

• A velocidade do veículo é igual ou superior a 80 km/h.
• A Câmara de Deteção Dianteira (FSC) reconhece um sinal de sentido proibido como um sinal direcionado ao seu veículo e o veículo passa pelo mesmo.

• No seguinte caso, a indicação do sinal de sentido proibido para.

• A Câmara de Deteção Dianteira (FSC) reconhece o sinal de sentido proibido e decorreu um determinado período de tempo desde que o veículo passou o sinal.

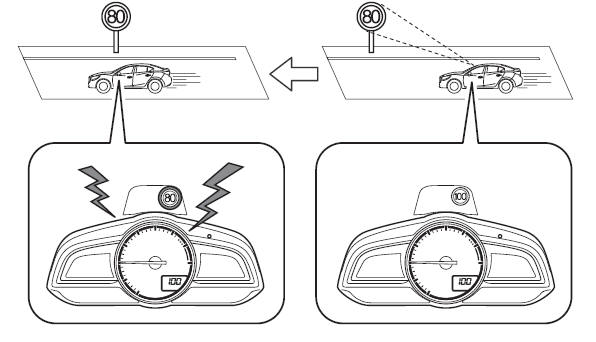

Aviso de Excesso de Velocidade

Se a velocidade do veículo exceder o sinal de limite de velocidade indicado no ecrã de condução ativa, o som de aviso é ativado e a área à volta do sinal de limite de velocidade indicado no ecrã de condução pisca 3 vezes a amber, e se a velocidade do veículo continuar a exceder o sinal de limite de velocidade indicado, a indicação para de piscar e permanece ligada. Verifique as condições circundantes e ajuste a velocidade do veículo para a velocidade permitida utilizando a operação adequada, tal como pressionando o pedal dos travões.

NOTA

• O aviso de excesso de velocidade é inicialmente definido para ficar inoperacional. Se quiser ativar o aviso de excesso de velocidade, altere a configuração nas características de personalização.

• Off: O aviso de excesso de velocidade não está ativado.
• Apenas indicação de aviso : A área à volta do sinal de limite de velocidade pisca 3 vezes a amber, e se a velocidade do veículo continuar a exceder o sinal de limite de velocidade indicado, a indicação para de piscar e permanece ligada.
• Indicação de aviso som de aviso: A área à volta do sinal de limite de velocidade pisca 3 vezes a amber, e se a velocidade do veículo continuar a exceder o sinal de limite de velocidade indicado, a indicação para de piscar e permanece ligada e o som de aviso é ativado.

• Nos seguintes casos, o aviso de excesso de velocidade para de funcionar.

• A velocidade do veículo é inferior à velocidade indicada pelo sinal de limite de velocidade. (Se o tempo de ativação para o aviso de excesso de velocidade for alterado nas características de personalização, o aviso de excesso de velocidade para de funcionar quando a velocidade do veículo for inferior à velocidade do veículo alterada.
• Uma indicação de sinal de limite de velocidade foi atualizada e não estão reunidas as condições para a ativação do aviso de excesso de velocidade.
• A indicação do sinal de limite de velocidade para.

• A indicação de aviso é visualizada ao mesmo tempo que o som de aviso de excesso de velocidade é ativado, se a velocidade do veículo exceder a velocidade indicada no sinal de limite de velocidade.
• O Sistema de Reconhecimento dos Sinais de Trânsito (TSR) consegue reconhecer um sinal de limite de velocidade com um sinal auxiliar e visualizá-lo, mas não consegue determinar a indicação do sinal auxiliar (tal como restrições de tempo, restrições de viragem, fim de secção). Portanto, o aviso de excesso de velocidade é ativado quando a velocidade do veículo excede o sinal de limite de velocidade indicado, mesmo que as condições indicadas no sinal auxiliar não se apliquem ao veículo.
• Se a Câmara de Deteção Dianteira (FSC) indicar um sinal de limite de velocidade que foi reconhecido incorretamente, o alarme de excesso de velocidade é ativado, mesmo que conduza o veículo dentro da velocidade permitida.
• As seguintes configurações podem ser alteradas para o aviso de excesso de velocidade.

• Som de aviso e padrão de indicação
• Tempo em que o aviso é ativado
