Mazda 3: Ecrã de Monitorização da Traseira do
Veículo
O ecrã de monitorização da traseira do veículo fornece imagens da parte
traseira do veículo
aquando da marcha-atrás.
AVISO
Conduza sempre com cuidado, verificando diretamente com os próprios
olhos, a
segurança na traseira e as condições circundantes ao veículo:
É perigoso efetuar marcha-atrás observando apenas a imagem no ecrã, pois
poderá
causar um acidente ou uma colisão num objeto. O ecrã de monitorização da
traseira
do veículo é apenas um dispositivo de assistência visual em manobras de
marcha-atrás
do veículo. As imagens, no ecrã, poderão ser diferentes das condições atuais.
CUIDADO
- Não utilize o ecrã de monitorização da traseira do veículo nas
seguintes condições: É
perigoso utilizar o ecrã de monitorização da traseira do veículo nas
seguintes
condições, pois poderá resultar em ferimentos, danos no veículo ou ambos.
- Estradas cobertas de gelo ou neve.
- Pneus com correntes ou instalação de um pneu sobressalente
temporário.
- A tampa do compartimento de bagagens não está totalmente fechada.
- O veículo encontra-se numa estrada inclinada.
- Quando o ecrã está frio, as imagens poderão sair do ecrã e escurecer,
dificultando a
verificação das condições circundantes ao veículo. Conduza sempre com
cuidado,
verificando diretamente com os próprios olhos, a segurança na traseira e as
condições
circundantes ao veículo.
- Não aplique força excessiva na câmara. A posição e o ângulo da câmara
poderão
variar.
- Não desmonte, modifique ou remova a câmara, caso contrário poderá
perder as suas
propriedades de estanqueidade.
- A tampa da câmara é construída em plástico. Não aplique agentes
desengordurantes,
solventes orgânicos, cera, ou isolantes de vidro na tampa da câmara. Se
algum destes
agentes salpicar para a tampa da câmara, limpe imediatamente com um pano
macio.
- Não esfregue a tampa com força com uma escova abrasiva ou áspera.
Poderá riscar a
tampa ou a lente, afetando, assim, a imagem.
NOTA
- Se ocorrer infiltração de água, neve ou lama na lente da câmara,
limpe-a utilizando um
pano macio. Se não for possível limpar a lente, utilize um detergente suave.
- Se a temperatura da câmara variar rapidamente (Quente para frio, frio
para quente), o
ecrã de monitorização da traseira do veículo poderá não funcionar
corretamente.
- Quando substituir os pneus, consulte um reparador qualificado,
recomendamos um
Reparador Autorizado Mazda. A substituição dos pneus poderá resultar numa
variação
das linhas guia que aparecem no ecrã.
- Se a frente, lateral ou traseira do veículo for envolvida numa
colisão, o alinhamento da
câmara de monitorização da traseira do veículo (posição, ângulo) poderá
variar.
Consulte sempre um reparador qualificado para inspecionar o sistema,
recomendamos
um Reparador Autorizado Mazda.
- Se for indicado no visor "Sem Sinal de Vídeo Disponível", poderá
haver um problema
com a câmara. Solicite a inspeção do seu veículo num reparador qualificado,
recomendamos um Reparador Autorizado Mazda.

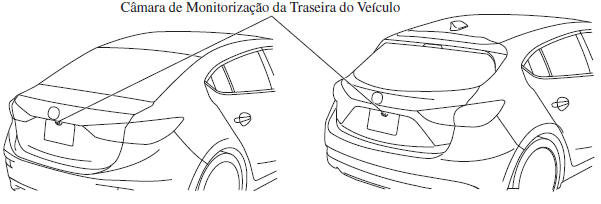

Localização da Câmara de Monitorização da Traseira do Veículo
Saloon
Hatchback
![Localização da Câmara de Monitorização da Traseira do Veículo](images/ecra_de_monitorizacao_da_traseira_do_veiculo-1005/791/14/index.18.jpg)
Comutação Para a Visualização da Monitorização da Traseira do Veículo
Para comutar o ecrã para o modo de visualização da monitorização da traseira
do veículo,
mova a alavanca de velocidades para a posição R com a ignição colocada na
posição ON.
NOTA
Quando a alavanca de velocidades é movida da posição R para outra posição,
o ecrã volta
à visualização anterior.
Visualização da Imagem Captada
As imagens, no ecrã, poderão ser diferentes das condições atuais.
(Imagem no ecrã)
(Vista atual)
NOTA
A visualização da imagem captada v ...
