KIA Cee'd: Substituição das luzes dianteiras

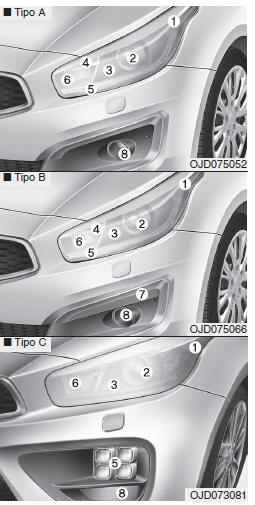

(1) Indicador de mudança de direcção dianteiro

(2) Farol (luz de cruzamento)

(3) Luz estática (se instalado)

(4) Luz de presença

(5) Luz de presença / Funcionamento diurno (DRL, LED) (se instalado)

(6) Farol (luz de estrada)

(7) Funcionamento diurno (DRL, lâmpada) (se instalado)

(8) Luz de nevoeiro dianteira (se instalado)

1. Desligar o motor e abrir a tampa do motor.

2. Desligar o cabo negativo da bateria.

3. Desligue o cabo de corrente atras do conjunto do farol.

Se conseguir chegar à lâmpada sem desmontar o conjunto do farol, não terá necessidade de proceder conforme procedimentos de 4 a 7.

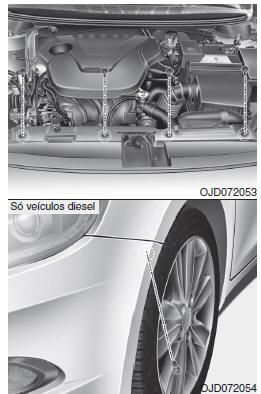

4. Desapertar os parafusos de fixação no parachoques dianteiro.

• Parte superior do parachoques dianteiro : 4 EA
• Revestimento do parachoques dianteiro : 1 EA

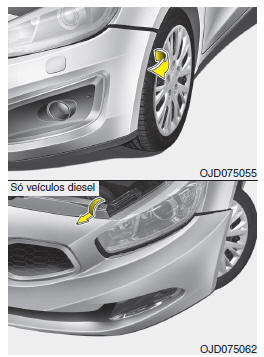

5. Desmontar o revestimento do parachoques dianteiro.

6. Desapertar o parafuso de fixação.

7. Desmontar o conjunto de faróis principais.

Farol principal (1, máximos) e luz estática (2, se instalado)

Seguir os passos 1 a 7 da página anterior.

8. Desmontar a tampa rodando no sentido dos ponteiros do relógio.

9. Desligar a lâmpada da ligação.

10. Desmontar o fio pressionando a ponto e empurrando-o para cima.

11. Desmontar a lâmpada do conjunto do farol.

12. Instalar uma lâmpada nova e colocar o fio na posição alinhado com a ranhura.

13. Ligar a lâmpada

14. Instalar a tampa do farol rodando no sentido dos ponteiros do relógio.

15. Ligar o cabo atrás do conjunto do farol.

Luz médios (3, lâmpada)

Seguir os passos 1 a 9 da página anterior.

10. Desmonte o farol.

11. Desmonte a lâmpada.

12. Introduza a nova lâmpada.

13. Introduza o farol no conjunto.

14. Instalar a tampa do farol rodando no sentido dos ponteiros do relógio.

Farol (mínimos, do tipo não HID)

Seguir os passos 1 a 7 da página anterior.

8. Desmontar a tampa rodando no sentido dos ponteiros do relógio.

9. Desmonte o farol do conjunto rodando no sentido contrários aos ponteiros do relógio até que esteja alinhado com as ranhuras.

10. Desmonte a lâmpada.

11. Introduza a nova lâmpada.

12. Instalar o conjunto e alinhar com ranhuras Premir o conjunto e rodar no sentido dos ponteiros do relógio.

13. Instalar a tampa do farol rodando no sentido dos ponteiros do relógio.

NOTA

Recomendamos a afinação do feixe do farol após um acidente ou após a reinstalação do conjunto do farol num concessionário autorizado da Kia.

Farol (mínimos, tipo HID), Luz médios/DRL (LED)

Se a luz não funcionar, recomendamos mandar verificar o sistema num concessionário autorizado Kia.

AVISO - HID, Faróis mínimos (se instalado)

Não tente substituir ou inspeccionar os mínimos (lâmpadas XENON). Perigo de choque eléctrico. Se os mínimos (lâmpada XENON) não estiver a funcionar, recomendamos mandar verificar o sistema num concessionário autorizado Kia.

NOTA

As lâmpadas HID têm um melhor desempenho quando comparadas com as lâmpadas de halogéneo. Os fabricantes estimam que as lâmpadas HID durem cerca de duas vezes mais, ou mesmo mais, do que as lâmpadas de halogéneo, dependendo da sua frequência de utilização. Em algum ponto do tempo de vida útil do veículo, as lâmpadas terão, provavelmente, de ser substituídas. Ligar e desligar as lâmpadas repetidamente, mais do que o previsto numa utilização normal, poderá reduzir o tempo de vida das lâmpadas HID. As lâmpadas HID não falham do mesmo modo que as lâmpadas incandescentes de halogéneo.

Se um farol se desligar após um determinado período de funcionamento para, logo de imediato, se reacender, assim que premir o interruptor do farol, é provável que a lâmpada HID tenha de ser substituída. Os componentes da iluminação HID são mais complexos do que as lâmpadas de halogéneo, encarecendo, assim, os custos de substituição.

Alterações no sentido de condução

A distribuição dos mínimos é assimétrica. Se dirigir num país com condução contrária, este componente assimétrico irá provocar encandeamento ao condutor que se dirige em sentido contrário. De modo a prevenir o encandeamento, a regulação ECE exige uma série de soluções técnicas (ex.

sistema de modificação automática, folha adesiva, regulação para baixar).

Estes faróis foram desenvolvidos para não encandearem os condutores que se dirigem em direcção contrária. Por isso não tem necessidade mudar os faróis num país com direcção de condução contrária.

AVISO - Lâmpadas de halogéneo

• As lâmpadas de halogéneo contêm gás pressurizado, podendo, se quebradas, projectar estilhaços de vidro.
• Manuseie-as sempre com cuidado, evitando riscos e abrasões. Se as lâmpadas estiverem acesas, evite o contacto com líquidos. Nunca toque no vidro com as mãos desprotegidas. O óleo residual pode provocar o sobreaquecimento e rebentamento de uma lâmpada acesa. Mexa na lâmpada apenas ao instalá-la num farol
• Se uma lâmpada apresentar danos ou rachas, substitua-a imediatamente e inutilize-a com cuidado.
• Coloque protecção ocular para mudar uma lâmpada. Deixe a lâmpada arrefecer antes de lhe pegar.

Luz de indicador de mudança de direcção

Seguir os passos 1 a 7 da página anterior.

8. Retire o suporte do conjunto rodando o primeiro no sentido contrário ao dos ponteiros do relógio, até as patilhas do suporte ficarem alinhadas com as ranhuras do conjunto.

9. Retire a lâmpada do suporte pressionando-a e rodando-a no sentido contrário ao dos ponteiros do relógio, até as patilhas da lâmpada ficarem alinhadas com as ranhuras do suporte. Tire a lâmpada para fora do suporte.

10. Coloque uma nova lâmpada inserindo-a no suporte e rodando-a até encaixar.

11. Instale o suporte no conjunto alinhando as patilhas do primeiro com as ranhuras do segundo.

Carregue no suporte para dentro do conjunto e rode o primeiro no sentido dos ponteiros do relógio.

Luz de nevoeiro dianteira, luz de condução diurna (se instalado)

1. Puxe o guarda-lama para baixo rodando os parafusos.

2. Estique a mão até à parte posterior do pára-choques dianteiro.

3. Desligue o conector do suporte.

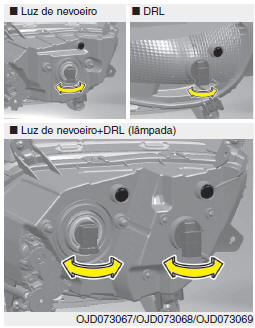

4. Retire o conjunto suporte-lâmpada da caixa rodando o suporte na direcção contrária à dos ponteiros do relógio até as patilhas do suporte ficarem alinhadas com as ranhuras da caixa.

5. Instale o novo conjunto suportelâmpada na caixa alinhando as patilhas do suporte com as ranhuras da caixa. Pressione o suporte para dentro da caixa e rode-o na direcção dos ponteiros do relógio.

6. Ligue o conector ao suporte.
