KIA Cee'd: Fusíveis

Os fusíveis protegem o sistema eléctrico de um veículo contra danos causados por uma sobrecarga eléctrica.

Este veículo tem 3 (ou 4) painéis de fusíveis, um no suporte do painel lateral do condutor, outro no compartimento do motor, perto da bateria.

Se um dos acessórios, luzes ou comandos do veículo não funcionar, inspeccione o fusível do respectivo circuito. Se encontrar um fusível fundido, o elemento dentro do fusível estará derretido.

Se o sistema eléctrico não funcionar, comece por inspeccionar o painel de fusíveis do lado do condutor.

Substitua sempre um fusível fundido por outro com a mesma classificação calorífica.

Antes de substituir um fusível fundido, dirija-se para um local seguro, desligue o motor e todos os dispositivos elétricos e desligue o cabo negativo da bateria.

Se o fusível de substituição se fundir, é sinal de que existe um problema eléctrico.

Evitar utilizar o sistema e recomendamos consultar um concessionário autorizado Kia.

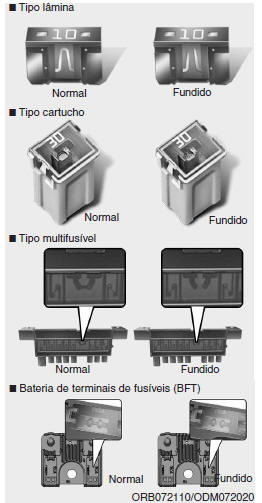

São utilizados quatro tipos de fusíveis: fusível planos para menores amperagens, fusível de tipo cartucho, fusível de borne de bateria e fusível múltiplo para maiores amperagens.

AVISO - Substituição do fusível

• Nunca substitua um fusível por outro com uma classificação calorífica diferente.
• Um fusível de mais alta capacidade pode causar danos e um incêndio.
• Nunca utilize um arame ou folha de alumínio para substituir um fusível, mesmo que seja apenas uma medida temporária, porque pode causar danos extensivos aos fios eléctricos e até provocar um incêndio.
• Não modifique ou acrescente.

CUIDADO

Não utilize uma chave de fendas ou outro objecto metálico para remover fusíveis. Pode causar um curto-circuito e danificar o sistema.

NOTA

O painel dos fusíveis/relés pode diferir dos equipamentos instados.

CUIDADO

• Quando substiuir um fusível ou um relé queimado por um novo, certificar-se que o novo fusível ou relé são exatamente o mesmo. A montagem incompleta de fusíveis ou relés podem causar curto circuito e avaria no sistema elétrico e incêndio.
• Não substituir fusíveis, relés ou terminais que estejam fixados com parafusos ou porcas. Se os fusíveis, relés ou terminais não foram corretamente apertados pode existir possibilidade de risco de incêndio. Se os fusíveis, relés ou terminais estão queimados, recomendados consultar um concessionário autorizado Kia.
• Não introduzir qualquer outro objeto, exemplo chave de fendas ou um arame, exceto fusíveis ou relés dentro dos terminais. Pode causar falha de contato e consequentemente mau funcionamento do sistema.
• Não introduza chave de fendas ou arame no terminal concebido originalmente apenas para fusíveis e relés. O sistema elétrico e a cablagem interior podem sofrer danos ou arder devido a falha de contato.

Substituição no painel de fusíveis interior

1. Desligue a ignição e todos os outros comandos e interruptores.

2. Abra a tampa do painel de fusíveis.

3. Tire o fusível suspeito para fora, utilizando a ferramenta de remoção existente no painel de fusíveis do compartimento do motor.

4. Inspeccione o fusível removido e substitua-o se estiver fundido.

5. Coloque um novo fusível com a mesma classificação calorífica e certifica-se de que fica bem fixo pelos prendedores.

Se encaixar com dificuldades, recomendamos consultar um concessionário autorizado Kia.

Se não tiver um fusível sobresselente, utilize um fusível com a mesma classificação calorífica de um circuito desnecessário para fazer funcionar o veículo, por exemplo, o fusível do isqueiro.

Se os faróis principais, as luzes de nevoeiro, as luzes de pisca pisca, as luzes de presença ou as luzes do habitáculo não funcionarem e se ainda por cima todas as lâmpadas estão boas, recomendamos consultar um concessionário autorizado Kia.

Interruptor de fusíveis

Coloque sempre o interruptor de fusíveis na posição ON.

Se mudar o botão para a posição OFF, alguns itens como o rádio e o relógio digital deverão ser reajustados e o transmissor (ou chave inteligente) poderá não funcionar devidamente.

Quando o interruptor do fusível estiver na posição OFF, acende-se a mensagem "Ligar interruptor do fusível".

CUIDADO

• Quando conduzir o veículo coloque sempre o interruptor dos fusíveis na posição ON.
• Manusear a chave do fusível com cautela. O interruptor do fusível pode estar desgastado.

NOTA

Se pretender estacionar o veículo durante longos períodos de tempo por exemplo mais de 1 mês, alterar o interruptor de fusíveis para a posição OFF (desligado) para prevenir que a bateria seja descarregada.

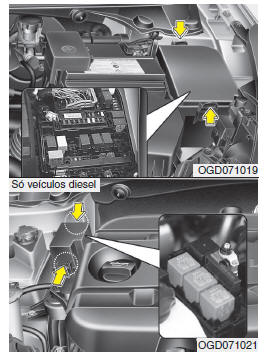

Substituição no painel de fusíveis do compartimento do motor

1. Desligue a ignição e todos os outros comandos e interruptores.

2. Retire a tampa do painel de fusíveis carregando na patilha e puxando-a para cima. Quando o fusível tipo lâmina está desligado, deve desmontar o fusível com um clip próprio localizado na caixa de fusíveis no compartimento do motor. Depois de efetuada a operação de desmontagem, inserir o fusível sobressalente de amperagem idêntica.

3. Inspeccione o fusível removido e substitua-o se estiver fundido. Para remover ou colocar o fusível, utilize o saca-fusíveis do painel do compartimento do motor.

4. Coloque um novo fusível com a mesma classificação calorífica e certifica-se de que fica bem fixo pelos prendedores.

Se encaixar com dificuldades, recomendamos consultar um concessionário autorizado Kia.

CUIDADO

Depois de verificar a caixa de fusíveis no compartimento do motor, coloque bem a tampa da caixa. Caso contrário, uma fuga de água pode causar problemas elétricos.

Fusível principal

Se houver falhas de funcionamento em equipamentos elétricos sem que os fusíveis do painel interno ou do compartimento do motor estejam queimados, ou muitos desses equipamentos deixarem de funcionar em simultâneo, isso é sinal de que o fusível principal (fusível de borne de bateria) poderá ter queimado no interior da tampa (+) da bateria.

Se o multifusível estiver fundido, terá de removê-lo fazendo o seguinte:

1. Desligue o motor.

2. Desligue o cabo negativo da bateria.

3. Desaperte os parafusos mostrados na figura acima.

4. Substitua o fusível por um novo com a mesma amperagem.

5. Reinstale executando os passos anteriores pela ordem inversa.

CUIDADO

• Depois de verificar o fusível principal, coloque bem a tampa.

  Ao fechá-la, aguarde até ouvi-la encaixar. Caso contrário, uma fuga de água pode causar problemas elétricos.

• Inspecione a cobertura da bateria visualmente para fechar com segurança. Se a cobertura da bateria não está totalmente fechada, o sistema elétrico pode sofrer danos com o derramamento da mistura no sistema eléctrico.

Multifusível

Se o multifusível estiver fundido, terá de removê-lo fazendo o seguinte: 1. Desligue o motor.

2. Desligue o cabo negativo da bateria.

3. Retire o painel de fusíveis, situado no lado direito do compartimento do motor.

4. Desaperte os parafusos mostrados na figura acima.

5. Substitua o fusível por um novo com a mesma amperagem.

6. Reinstale executando os passos anteriores pela ordem inversa.

NOTA

Se o multi-fusível ou o fusível principal queimaram, recomendamos consultar um concessionário autorizado Kia.

Descrição do painel de fusíveis/relés

Painel de fusível interior

No interior da tampa da caixa de fusíveis/relais tem disponível uma descrição da designação dos fusíveis/relais e capacidades.

NOTA

Nem todas as descrições relativas ao painel de fusíveis impressas neste manual correspondem especificamente ao seu veículo- Ainformação data do dia de impressão. Quando verificar o painel de fusíveis no seu veículo, consulte a etiqueta do painel de fusíveis.

NOTA

O painel dos fusíveis/relés pode diferir dos equipamentos instados.

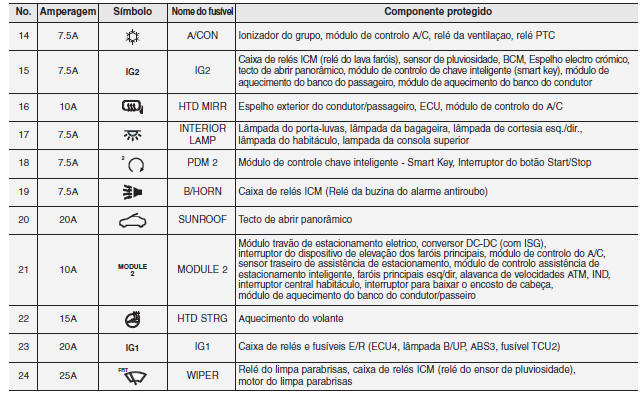

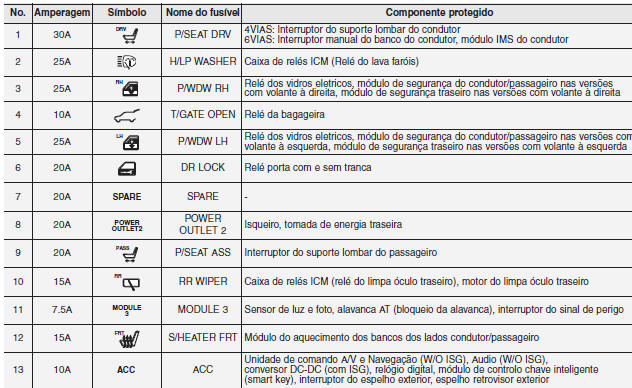

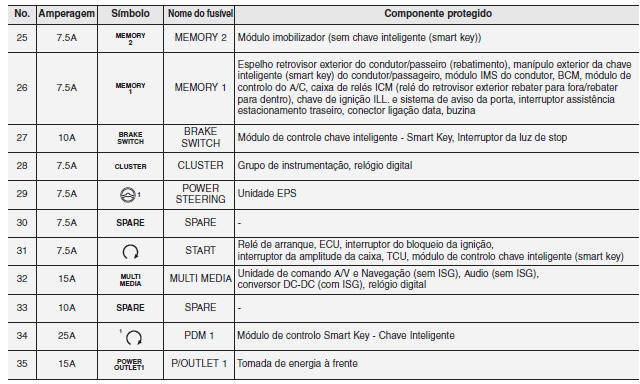

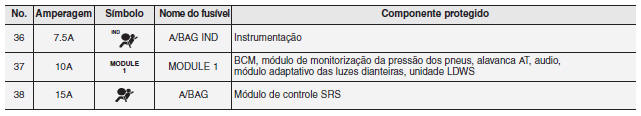

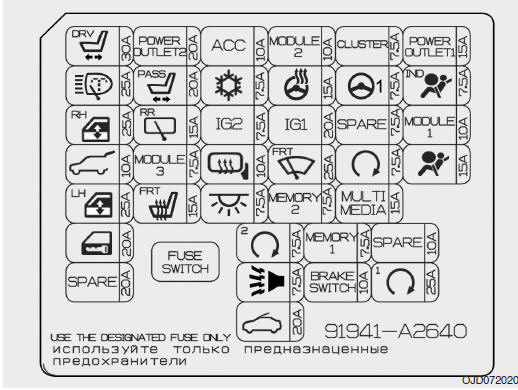

Painel de fusíveis interior (Painel de instrumentos)

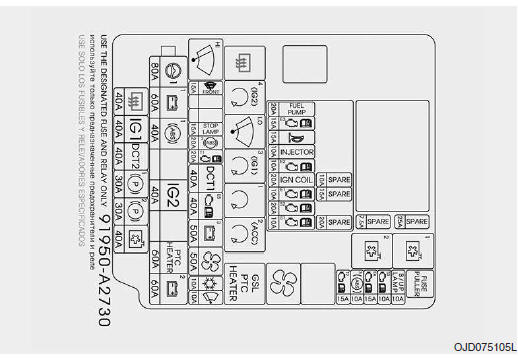

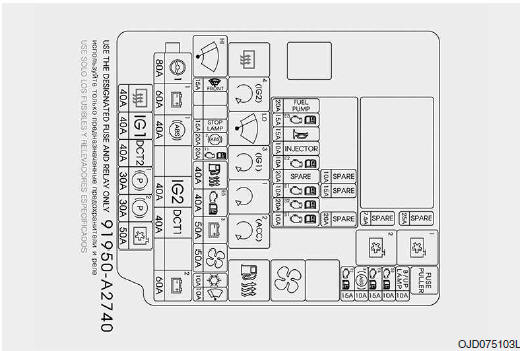

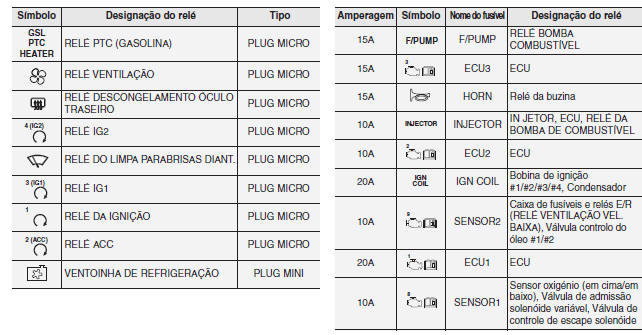

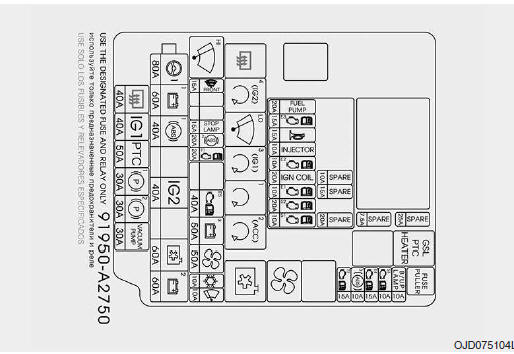

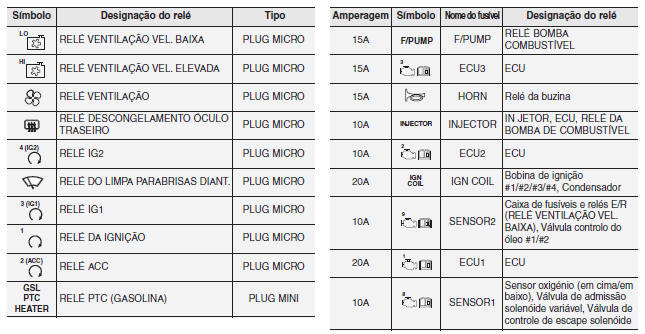

Painel de fusíveis compartimento do motor (motor a gasolina MPI ou GDI)

NOTA

O painel dos fusíveis/relés pode diferir dos equipamentos instados.

Painel de fusíveis compartimento do motor (motor a gasolina T-GDI)

NOTA

O painel dos fusíveis/relés pode diferir dos equipamentos instados.

Painel de fusíveis compartimento do motor (motor diesel)

NOTA

O painel dos fusíveis/relés pode diferir dos equipamentos instados.

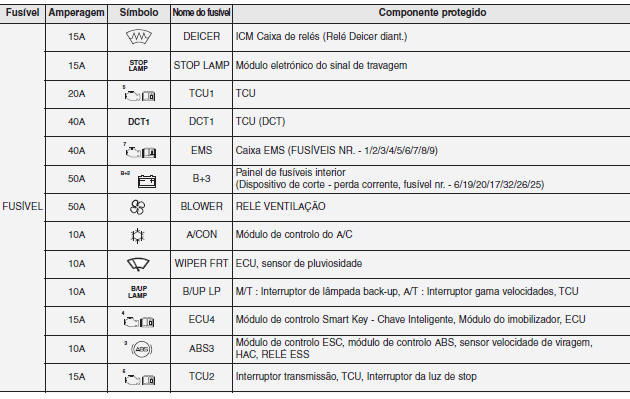

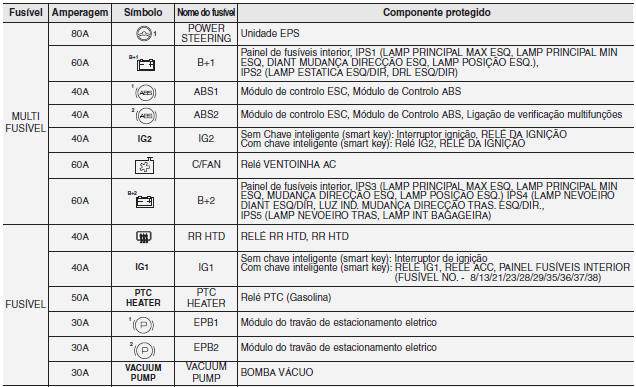

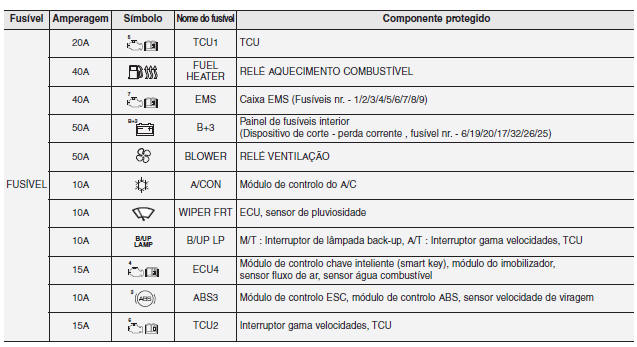

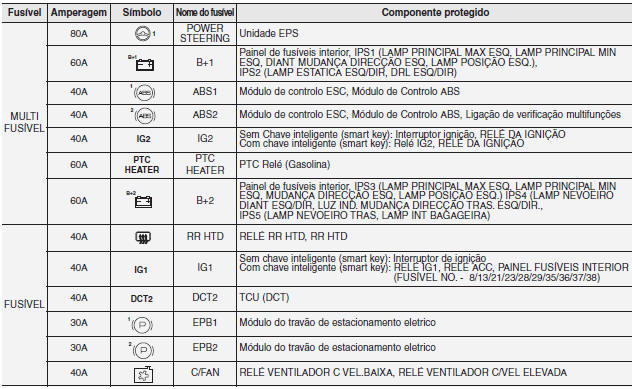

Painel principal de fusíveis do compartimento do motor (motor a gasolina MPI ou GDI)

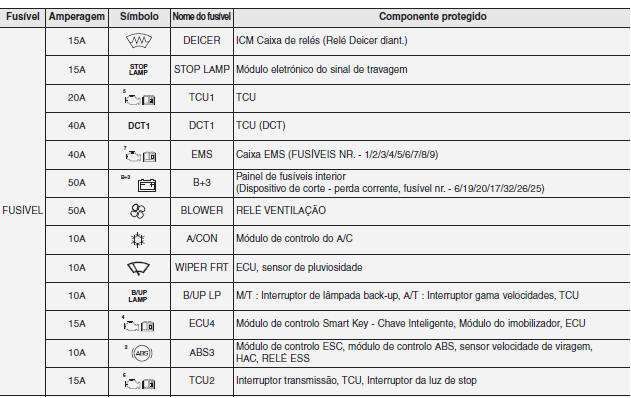

Painel principal de fusíveis do compartimento do motor (motor a gasolina T-GDI)

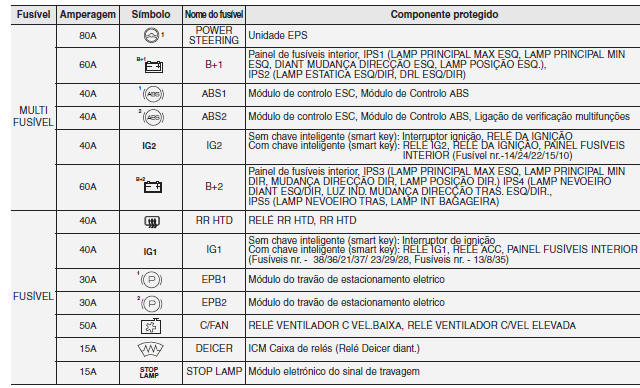

Painel principal de fusíveis do compartimento do motor (motor diesel)

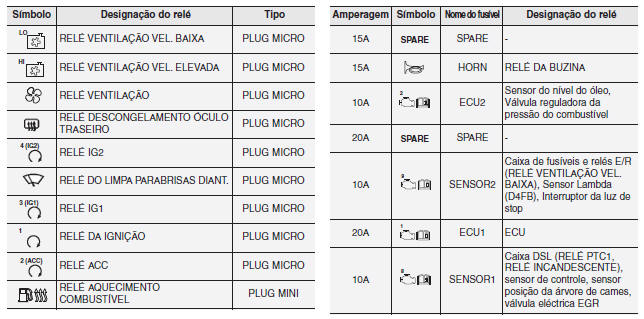

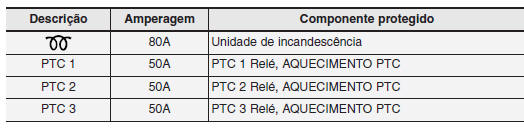

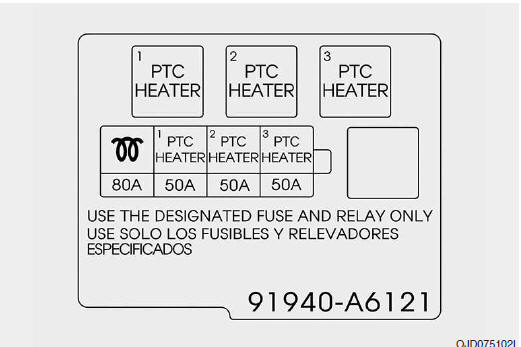

Painel de fusíveis do compartimento do motor (exclusivo ao motor diesel)

NOTA

O painel dos fusíveis/relés pode diferir dos equipamentos instados.
